Description du produit
Caractéristiques :
【Testeur multifonction】Il permet de détecter rapidement et précisément les anomalies d'un câble HDMI, d'identifier les courts-circuits ou les circuits ouverts internes, et d'utiliser un multimètre pour mesurer la séquence des lignes HDMI afin de faciliter la maintenance des câbles HDMI
【Large application】La carte de test pour HDMI est spécifiquement conçue pour tester les câbles HDMI, prenant en charge plusieurs versions, notamment HDMI 1.1/1.2/1.3/1.4/2.0. Elle s'adapte à diverses interfaces : HDMI type A, HDMI type C, HDMI type D ; et convient aux câbles de toute longueur.
【Indicateur LED】Les résultats du test sont affichés par 20 indicateurs LED, chaque broche correspondant à une LED, ce qui permet aux utilisateurs de comprendre facilement la fonction du câble.
【Options d'alimentation multiples】Prend en charge deux modes d'alimentation : par batterie ou par alimentation externe (Vin) dans une plage de 3 à 12 V. L'entrée Vin est dotée d'une protection contre l'inversion de polarité. Lors de l'utilisation d'une alimentation de type C, le bouton d'alimentation sur la carte de test doit être basculé sur la position Vin.
【Pratique et fonctionnel】Le produit adopte un design portable, de petite taille, facile à transporter et à utiliser. Il est livré avec un boîtier en acrylique pour protéger le testeur de câble HDMI contre les dommages.
Description du produit :
Ce testeur de câble HDMI, spécialement développé par Treedix, permet de détecter rapidement et précisément les problèmes de câbles HDMI, de vérifier les courts-circuits ou les circuits ouverts internes, et d'utiliser un multimètre pour mesurer la séquence des fils. Le paquet comprend un manuel d'utilisation.

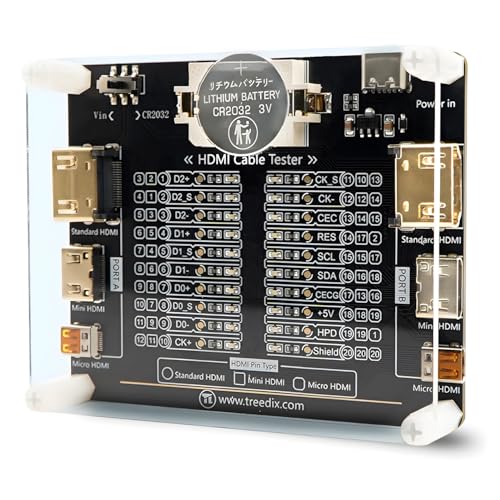

La carte de test pour HDMI est spécifiquement conçue pour tester les câbles HDMI, prenant en charge plusieurs versions (1.0 à 2.1). Elle s'adapte à diverses interfaces : Standard type A, Mini type C, Micro type D ; et convient aux câbles de toute longueur.
Vous pouvez utiliser une alimentation par batterie ou un câble USB de type C. Lors de l'insertion de la batterie, faites attention aux deux contacts métalliques jaunes sur le côté gauche du support de batterie et ne les poussez pas sous la batterie. Vous devrez utiliser un tournevis pour la retirer.
Séquence des lignes
1. Insérez le connecteur mâle HDMI dans le port B de la carte de test.
2. Réglez le multimètre sur le mode diode (continuité).
3. Touchez l'un des fils de cuivre du câble HDMI avec la sonde positive du multimètre. Placez la sonde négative sur le blindage de la carte de test.
4. Lorsque la sonde positive entre en contact avec un fil de cuivre spécifique, la LED correspondante sur la carte de test s'allume, indiquant le numéro de broche de ce fil. Enregistrez le numéro de broche pour chaque fil de cuivre en fonction de l'allumage des LED.
