Productomschrijving
· De display-unit maakt gebruik van een 160x128 pixel kleurendisplay, het volledige scherm heeft 8x20 tekens, een kleurdiepte van 16 bits en de afbeeldingen worden weergegeven als component-symbolen.
· Automatische detectie van NPN- en PNP-transistoren, veldeffecttransistoren, diodes, dubbele diodes, thyristors en automatische bepaling van de pinout van bovengenoemde transistoren.
· Bediening via roterende codeerschakelaar, meting met één knop, automatische uitschakelfuncties.
· Gebruikt de single-chip ATMEAG328P DIP-28. Met IC-blok.
· Kan worden gevoed door een 9V-blokbatterij of een stroomadapter; de stroomsterkte van de gehele module is ongeveer 30mA en de stroomsterkte na uitschakeling is ongeveer 20nA.
Pakket inbegrepen:

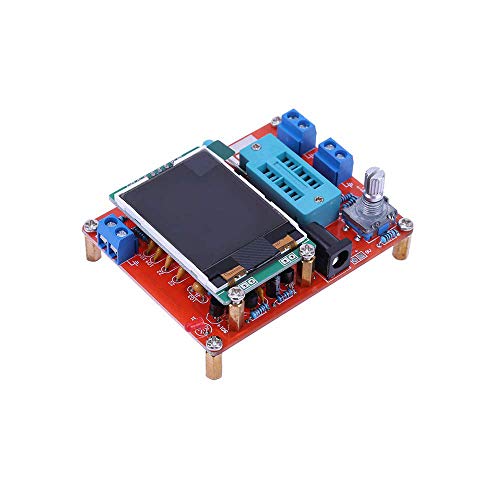

1 x GM328 Transistortester-kit
Let op: 9V-blokbatterij niet inbegrepen!
Specificaties:
1. Test de gemeenschappelijke emitter-stroomversterkingsfactor van NPN- en PNP-transistoren, de basis-emitter drempelspanning en de collector-emitter lekstroom bij afknijping
2. Identificeer de Darlington-transistor aan de hand van de drempelspanning van de basis-emitter van de transistor en de hoge stroomversterkingsfactor
3. Detecteer de ingebouwde beschermingsdiodes van vermogenstriodes en veldeffectbuizen
4. Test de gate-source geleidingsdrempelspanning van de veldeffecttransistor, de aan-weerstand van de drain-source en de capaciteit tussen de gate en source
5. Er kunnen maximaal 2 weerstanden tegelijk worden gemeten, waardoor ook de driepins instelbare weerstand kan worden gemeten. Als de instelbare weerstand tot het eindpunt is afgesteld, kan slechts één weerstandswaarde worden gemeten
6. De hoogste resolutie van weerstandsmeting is 0.01Ω. Kan tot 50MΩ meten
7. Condensator-meetbereik van 25pF-100mF, resolutie 1pF
8. Meet gelijktijdig de equivalente serieweerstand (ESR) van een condensator groter dan 90nF, de resolutie van de equivalente serieweerstand is tot 0.01Ω
9. Voor condensatoren groter dan 5000pF wordt ook de spanningsval na het opladen weergegeven. Deze waarde kan de kwaliteitsfactor (Q-waarde) van de condensator reflecteren
10. Er worden maximaal twee diodes tegelijk gemeten, waarbij hun positieve en negatieve polen en inschakelspanning worden getoond
11. Lichtgevende diodes worden ook weergegeven als grafische symbolen van diodes, en hun inschakelspanning is veel hoger dan die van gewone diodes
12. Zenerdiodes met een doorslagspanning in sperrichting lager dan 4.5V kunnen ook worden gedetecteerd en weergegeven als dubbele diode-symbolen. De positieve en negatieve polen zijn gebaseerd op het diode-symbool met een inschakelspanning van ongeveer 700mV. Bovendien is de inschakelspanning die overeenkomt met een diode-symbool de volta
